به طور کلی، شرکت های سازنده و تولیدکننده، پی ال سی ها را در چند مدل مختلف و متنوع طراحی و تولید می نمایند. انواع پی ال سی زیمنس نیز از این قاعده مستثنا نمی باشد. ذکر این نکته ضروری به نظر می رسد که پی ال سی های مختلف برند زیمنس از زیر مجموعه محصولات Simatic به حساب می آیند. در ادامه به بررسی انواع plc زیمنس می پردازیم.

مینی پی ال سی های زیمنس (Mini plc)

مینی پی ال سی ها در زمره کوچک ترین نوع پی ال سی زیمنس محسوب می شوند. عملکرد این نوع از پی ال سی ها همانند پی ال سی های بزرگ می باشد، با این تفاوت که در ساختار خود از خروجی و ورودی های کمتری بهره می برند. گفتنی است که در ساختمان مینی پی ال سی، تعدادی دکمه با یک صفحه کوچک به چشم می خورد. قابلیت برنامه ریزی این نوع پی ال سی به وسیله دکمه و صفحه کوچک تعبیه شده یا کامپیوتر وجود دارد.

در مدل زیمنس، این نوع پی ال سی با عنوان PLC LOGO شناخته می شود. کاربرد در پروژه های کوچک و برخورداری از حدود 40 خروجی و ورودی، از مهمترین ویژگی های این نوع plc تلقی می گردد.

پی ال سی Simatic S7-200 (مدل قدیمی و منسوخ شده) و S7-1200 (مدل جدید)، از انواع پی ال سی زیمنس برای کاربردهای کوچک به شمار می روند.

Compact plc

در این نوع از پی ال سی ها، عناصر اصلی مانند خروجی ها، بخش ورودی، پردازنده (CPU) و بخش تغذیه، به صورت کامپکت و جمع و جور در داخل یک باکس قرار گرفته اند. پی ال سی های کامپکت برای استفاده در پروژه های متوسط کاربرد دارند. همچنین، برخورداری از ورودی و خروجی بیشتر (حدود 300 خروجی)، از دیگر ویژگی های این مدل می باشد.

از انواع پی ال سی زیمنس مدل Compact می‌توان به plc S7-200، اشاره نمود.

پی ال سی ماژولار زیمنس (Modular plc)

بخش ها و عناصر اصلی در این نوع از پی ال سی ها به صورت مجزا و جدا می باشند. بر این اساس، برای تشکیل یک plc واحد و یکپارچه، قابلیت چیدن عناصر اصلی مانند ورودی و خروجی ها، CPU و ماژول های تغذیه، امکان پذیر است.

امکان پشتیبانی از کارت های سخت افزاری گوناگون، از ویژگی های برجسته پی ال سی ماژولار به شمار می رود. مضاف براین، پی ال سی ماژولار قابلیت اضافه کردن ماژول های ورودی و خروجی متعدد را برای کاربر فراهم می آورد. لازم به ذکر است که افزودن مقدار ورودی و خروجی به این نوع پی ال سی متناسب با قدرت و توان پردازنده صورت می گیرد. در این زمینه باید خاطر نشان نمود که تا 2000 ورودی خروجی را می‌توان به پی ال سی ماژولار اضافه نمود.

PLC S7-300 از انواع پی ال سی زیمنس مدل ماژولار قلمداد می گردد.  پی ال سی S7-1500 زیمنس نوع جدید برای کاربردهای متوسط و تا حدی بزرگ نیز می باشد.

پی ال سی رک زیمنس (Rack plc)

پی ال سی رک از دیگر انواع مختلف پی ال سی زیمنس بوده که نحوه کارکرد و عملکرد آن همانند پی ال سی های از نوع ماژولار می باشد. تفاوت عمده RAK PLC با پی ال سی ماژولار، اتصال تجهیزات به ماژول مرکزی و نصب به صورت عمودی می باشد.

این در حالی است که در MODULAR PLC، کلیه تجهیزات به یکدیگر متصل می شوند. برای این نوع پی ال سی می‌توان تا 5000 ورودی خروجی در نظر گرفت. برهمین اساس، پی ال سی های رک برای پروژه های بزرگ از بهترین گزینه ها محسوب می شوند.

PLC S7-400، از جمله انواع پی ال سی زیمنس مدل رک به شمار می آید

در این مقاله به معرفی انواع پی ال سی زیمنس پرداختیم. در صورتی که علاقه مند به یادگیری پی ال سی هستید و می خواهید به صورت حرفه ای با این تابلو و کاربردهای آن آشنا شوید، توصیه می کنیم در دوره های آموزش plc زیمنس ثبت نام نمایید.

این آموزشگاه علاوه بر دوره های پی ال سی دوره های متعدد دیگری را برگزار می نماید. دوره برق صنعتی، آموزش سیم پیچی، دوره تعمیرات برد، دوره تابلو روان برخی از دیگر دوره های برگزار شده در این آموزشگاه است.

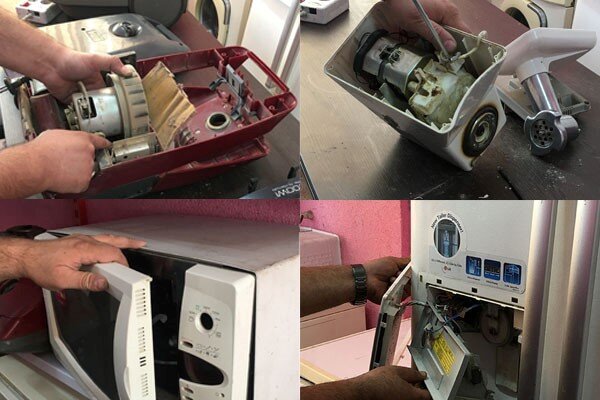

امروزه لوازم خانگی از جمله پرمصرف ترین لوازم بوده و از تنوع بالایی برخوردار می باشند. با توجه به نقش مهم لوازم خانگی در زندگی روزمره تقاضا برای خرید این لوازم روز به روز در حال افزایش است. با افزایش تقاضا برای خرید لوازم خانگی بدون شک تقاضا برای تعمیرات آن نیز افزایش می یابد. همین امر شغل تعمیرات لوازم خانگی را به یکی از مشاغل با بازار کار عالی تبدیل کرده است.

با توجه به اهمیت لوله کشی در افزایش بازدهی پکیج در این مقاله قصد داریم به بررسی انواع روش های لوله کشی پکیج پرداخته، بهترین نوع لوله کشی پکیج را معرفی کنیم و به آموزش طریقه لوله کشی بپردازیم.

در یک نگاه کلی، لوله کشی در سه روش مختلف دو لوله ای با برگشت معکوس، دو لوله ای با برگشت مستقیم و تک لوله ای انجام می گیرد.

لوله کشی پکیج به روش تک لوله ای

 سیستم تک لوله ای به عنوان یکی از روش های مناسب برای لوله کشی است. در این روش بازگرداندن و انتقال آب مدار به وسیله یک لوله انجام می گیرد. بر این اساس، بازگرداندن آب به منبع تامین حرارت از طریق لوله ای انجام می شود که از طرف منبع تامین آبگرم به طرف مصرف کننده های حرارت امتداد یافته است.

این روش لوله کشی انتخابی مناسب برای لوله کشی روکار است. مقرون به صرفه بودن به علت استفاده از لوله کمتر، از مهمترین مزیت های این روش محسوب می گردد. در این روش امکان قرار دادن لوله ها در سقف یا کف زمین وجود دارد.

لوله کشی دو لوله ای با برگشت مستقیم

این روش برای محیط های کوچک و منازل از گزینه های کاربردی  و کارآمد تلقی می گردد. در این سیستم یک خط لوله برای لوله برگشت و یک خط لوله برای لوله رفت پکیج در نظر گرفته می شود. سهولت و راحتی در پیاده سازی و اجرا، از مهمترین محاسن این روش به شمار می رود.

لوله کشی با برگشت معکوس

لوله کشی با برگشت معکوس به عنوان یکی دیگر از روش های لوله کشی، برای واحدهای مسکونی دارای مساحت متوسط، از بهترین گزینه ها قلمداد می گردد. تامین گرمایش مورد نیاز و توزیع حرارت مطلوب و بهینه، از نقاط قوت این روش لوله کشی می باشد.

شیوه لوله کشی با برگشت معکوس به علت تامین گرمایش موردنیاز ساختمان، در مقایسه با دیگر روش ها بسیار کاربرد دارد. بر همین اساس، از این روش به عنوان یکی از مناسب ترین روش های لوله کشی پکیج نام می برند.

بهترین نوع لوله کشی پکیج کدام است؟

روش کلکتوری، یکی از بهترین و بهینه ترین شیوه ها برای لوله کشی قلمداد می گردد. این سیستم لوله کشی مشکلاتی مانند ترکیدگی و رسوب گرفتگی لوله ها را به میزان چشمگیری کاهش می دهد. دوام مناسب و عمر مفید و سطح کیفی بسیار بالا را میتوان از مهمترین مزایا و نقاط قوت این روش لوله کشی برشمرد.

لازم به ذکر است وسیله ای به شکل میله و لوله ای مانند که دارای چند خروجی در بخش زیرین خود بوده با عنوان کلکتور شناخته می شود. در بخش دهانه خروجی ها یک شیر کلکتوری تعبیه شده که وظیفه تقسیم آب به مسیرهای مختلف را بر عهده دارد.

قابلیت توزیع آب در واحد مسکونی به صورت یکسان، با استفاده از روش لوله کشی کلکتوری به راحتی محقق می شود.

در این مقاله به بررسی روش های لوله کشی پکیج و معرفی بهترین روش لوله کشی پرداختیم. روش هایی که در این مقاله به آن پرداخته شد جز پرکاربردترین روش ها لوله کشی می باشد. در صورتی که قصد کسب اطلاعات تکمیلی در زمینه نصب و تعمیر پکیج دارید توصیه می کنیم در دوره های آموزش نصب و تعمیرات پکیج دیواری آموزشگاه فنون برق ثبت نام نمایید.

آموزشگاه پکیج دیواری فنون برق علاوه بر دوره آموزش نصب پکیج و تعمیر آن دوره های متعدد دیگری را برگزار می نماید.

 اموزش تعمیرات کولر گازی، دوره نصب کولر گازی برخی از دیگر دوره های برگزار شده در این مرکز می باشد.

نصب کولر گازی اقدامی است که امروزه به دلیل بازدهی فوق العاده این کولرها بسیار انجام می شود. کولر گازی دستگاهی است که هوای گرم را از محیط دریافت کرده و به هوای سرد و مطبوع تبدیل می کند. برای انجام این فرایند از قطعات و ابزارهای مختلفی استفاده می شود. این کولرهای برای انجام کار خود گرمای هوای دریافتی را به وسیله اپراتور، گاز مبرد و کندانسور بیرونی، به هوای مناسب و مطبوع تبدیل می کند.

ما در ادامه این متن به بررسی نحوه نصب کولر گازی به صورت مرحله به مرحله می پردازیم، با ما همراه باشی

در حالت کلی کولرهای گازی به دو صورت یک تکه و دو تکه تولید می شوند. کولرهای گازی یک تکه با نام پنجره ای یا پرتابل شهرت دارند و کولرهای گازی دو تکه همان اسپلیت ها هستند. کولرهای گازی دو تکه از دو بخش یعنی یونیت داخلی و خارجی تشکیل شده اند که برای نصب آنها می بایست هر یک از این یونیت ها را به صورت مجزا نصب نمود.

1. مکان نصب یونیت داخلی را مشخص کنید.

برای نصب یونیت داخلی یک مکان مناسب بر روی دیوار داخلی خود انتخاب کنید. این مکان باید از تابش نور مستقیم آفتاب به دور باشد.

همچنین در مکان هایی که احتمال نشت گاز و یا غبار نفت یا گوگرد وجود دارد بایستی از نصب یونیت داخلی خودداری شود. دیواری که این یونیت بر روی آن نصب می شود نیز باید به اندازه کافی استحکام داشته باشد.

برای نصب پنل داخلی کولر گازی باید اطراف آن به اندازه حداقل 15 سانتی متر از سقف و دو طرف خالی باشد. همچنین ارتفاع نصب یونیت داخلی از زمین نیز باید حداقل 215 سانتی متر باشد.

یونیت داخلی کولر اسپلیت باید حداقل 1 متر از محل آنتن تلویزیون، سیستم های امنیتی و یا رادیو به دور باشد. وجود این سیستم ها باعث ایجاد نویز و اختلال در کارکرد این پنل می شود.

نکته: مکانی مرکزی (مانند اتاق نشیمن) را برای نصب یونیت داخلی انتخاب کنید که به خوبی هوای خنک در خانه جریان داشته باشد.

2. پایه یونیت داخلی را به دیوار نصب کنید.

نحوه نصب کولر گازی را با نصب پایه واحد داخلی آن ادامه می دهیم. برای نصب پایه آن را روی دیوار قرار دهید و با یک تراز و یا متر آن را از طرفین تراز کنید. محل پیچ ها را با یک ماژیک مشخص کرده و سپس با دریل آنها را سوراخ کنید. در نهایت پایه را با پیچ و رولپلاک به دیوار محکم کنید.

3. دیوار را سوراخ کنید.

این سوراخ باید در مرکز پایه و با ظرافت خاصی ایجاد شود تا به ساختمان آسیبی وارد نشود. بهترین سایز سوراخ قطر 7.6 سانتی متری است و تا حد امکان این سوراخ باید شیب به سمت بیرون داشته باشد.

نکته: پیش از سوراخ کاری بررسی کنید که هیچ لوله و یا سیمی در محلی که قصد سوراخ کاری دارید وجود نداشته باشد.

4. اتصالات الکتریکی را بررسی کنید.

از دیگر مراحل نصب کولر گازی بررسی اتصالات کولر می باشد. درپوش قرار گرفته در جلو پنل را بردارید و کلیه اتصالات را بررسی کنید. اطمینان حاصل کنید که اتصالات به درستی بوده و مطابق با دفترچه راهنما می باشد.

5. لوله ها و کابل ها را از سوراخ دیوار عبور دهید، سپس آنها را به یونیت متصل کنید.

لوله کشی را از واحد داخلی و سوراخ ایجاد شده به سمت بیرون انجام دهید. و لوله های مسی، کابل برق و لوله تخلیه را با استفاده از چسب برق به هم ببندید و از سوراخ عبور دهید.

برای اطمینان از جریان آزاد آب ، لوله تخلیه را در پایین آن قرار دهید. لوله ها و کابل را از سوراخ دیوار عبور دهید، سپس آنها را با توجه به دستورالعمل های دفترچه راهنما در نقاط داخلی یونیت داخلی محکم کنید.

تمام تلاش خود را انجام دهید تا میزان لوله و کابل را به حداقل برسانید تا از عملکرد خوب واحد اطمینان حاصل کنید. اطمینان حاصل کنید که لوله زهکشی اجازه می دهد تا آب در یک مکان مناسب تخلیه شود.

6. واحد مقابل صفحه نصب را به روی صفحه محکم کنید.

در نهایت یونیت داخلی را بر روی پایه پنل نصب کرده و اتصالات برق آن را مجددا بررسی کنید.

در این مقاله به بررسی نحوه نصب کولر گازی به صورت گام به گام پرداختیم. در صورتی که قصد کسب اطلاعات تکمیلی در زمینه نصب کولرگازی دارید توصیه می کنیم در دوره های آموزش نصب کولر گازی آموزشگاه فنون برق ثبت نام نمایید.

این آموزشگاه علاوه بر دوره نصب کولر گازی دوره های متعدد دیگری را برگزار می نماید. اموزش تعمیرات کولر گازی، آموزش نصب و راه اندازی پکیج، دوره تعمیرات پکیج و غیره را برگزار می نماید.

رسوب گیری پکیج دیواری به صورت استاندارد و اصولی با مزیت های بسیار زیادی همراه می باشد. تسریع در گرم شدن آب، از بین رفتن صداهای اضافی و کارکرد کم صدای پکیج و جلوگیری از خرابی قطعات دستگاه، از مزیت های انجام رسوب گیری پکیج به شمار می رود. رسوب زدایی پکیج دیواری از مهمترین اقدامات در جهت افزایش راندمان و کارایی پکیج می باشد.

بدون تردید، یکی از مشکلات شایع و رایج پکیج های دیواری تجمع رسوبات و املاح موجود در آب در لوله ها و قطعات دستگاه می باشد. بر همین اساس، رسوب گیری پکیج دیواری از مهمترین مباحث آموزش پکیج دیواری می باشد که باعث افزایش راندمان و کارایی پکیج می باشد.





در این زمینه باید خاطر نشان نمود که رسوب زدایی نکردن پکیج های دیواری علاوه بر تحت شعاع قرار دادن عملکرد دستگاه، می تواند هزینه های گزاف و بعضا سنگینی را به مصرف کننده تحمیل سازد.

سرویس دوره ای پکیج دیواری ضمن به حداقل رساندن هزینه های مصرفی خانوارها، در افزایش راندمان و کارکرد مفید دستگاه تاثیر بسزایی از خود برجای می گذارد. ذکر این نکته ضروری به نظر می رسد که رسوب گیری پکیج دیواری یک اقدام حیاتی و کاربردی برای عملکرد درست و بدون مشکل دستگاه می باشد.





بهترین زمان برای رسوب گیری پکیج دیواری

برای بسیاری از افراد این سئوال همواره پیش می آید که زمان مناسب برای رسوب گیری پکیج دیواری چه موقع می باشد و از کجا باید متوجه شد که پکیج به سرویس دوره ای و جرم گیری نیاز دارد؟

در این زمینه باید خاطر نشان نمود که یکی از موارد قابل توجه در هنگام افت فشار و کم شدن فشار آبگرم شیر آشپزخانه و دوش حمام می باشد.

در مواقعی که پکیج دیواری روشن شده اما گرم شدن آب به خوبی صورت نمی گیرد، مؤید انجام رسوب گیری دستگاه می باشد.

همچنین هنگامی که برای گرم شدن آب زمان زیادی نیاز است نیز میتواند نشان از زمان جرم گیری پکیج دیواری باشد.

تولید صدای اضافی در هنگام روشن شدن پکیج و افزایش بی دلیل بار و فشار، از دیگر موارد مهم برای انجام عملیات رسوب گیری پکیج دیواری می باشد.



روش رسوب زدایی پکیج دیواری

شایان ذکر است که رسوب گیری پکیج دیواری به دو صورت سرویس کامل و سرویس دوره ای انجام می شود.

در هنگام انجام سرویس کامل، کلیه قطعات و متعلقات دستگاه مورد بررسی و ارزیابی قرار می گیرد. چنانچه برای مدت زمان طولانی سرویس پکیج دیواری انجام نشده است، سرویس دوره ای پکیج از راهکارهای تاثیرگذار قلمداد می گردد.

از دیگر روش های سرویس پکیج، سرویس دوره ای این دستگاه می باشد. در این روش انجام رسوب گیری پکیج در مدت های کوتاه صورت می گیرد. روش سرویس دوره ای از بروز مشکلات جدی در ساختار پکیج جلوگیری به عمل می آورد.

ناگفته نماند که در هنگام انجام عملیات جرم گیری پکیج باید کلیه اصول و استانداردهای لازم به صورت کامل رعایت شود. غالبا این مهم به وسیله متخصصان و با استفاده از ابزار و وسایل کاربردی و استاندارد انجام می پذیرد. عدم رعایت استانداردها، به ویژه در هنگام رسوب گیری پکیج دیواری، میتواند زمینه مناسب برای آسیب وارد شدن به قطعات کاربردی دستگاه را فراهم آورد.



مراحل رسوب گیری پکیج دیواری



مراحل رسوب گیری پکیج دیواری

به طور کلی، رسوب گیری پکیج دیواری از طریق دستگاه رسوب گیری یا با استفاده از مواد جرم گیر صورت می گیرد. علاوه بر این، در هنگام انجام عملیات رسوب گیری استفاده از لباس کار و دستکش از مؤلفه های مهم و حائز اهمیت محسوب می شود.

مرحله اول: در این مرحله و در ابتدا باید نسبت به قطع مدار برق پکیج اقدام نمود. پس از اطمینان حاصل کردن از قطع جریان برق، روکش دستگاه را از آن جدا می کنیم.

مرحله دوم: در این مرحله از رسوب گیری پکیج دیواری باید نسبت به تخلیه آب موجود در لوله های پکیج اقدام کرد. همچنین جدا کردن مبدل ثانویه دستگاه از بدنه نیز نباید فراموش شود.

مرحله سوم: در این مرحله بستن شیر ورودی و باز کردن شیر پر کن دستگاه در دستور کار قرار می گیرد. برای تخلیه کردن آب پکیج، باز کردن یکی از شیرهای گرم موجود در خانه کفایت می کند.

مرحله چهارم: پس از گذراندن مراحل قبلی، در این مرحله مبدل اصلی را با استفاده از مواد شوینده شستشو داده تا تمیز شود. ناگفته نماند که این کار باید با نهایت دقت صورت گیرد.

همچنین به منظور جدا شدن رسوب های به جا مانده بر روی جداره مبدل، میتوان از طریق ضربه زدن با دقت اقدام کرد. لازم به ذکر است که استفاده از جوهر نمک برای مبدل هایی که رسوب زیادی ندارند، مناسب و مفید می باشد.

مرحله پنجم: در این مرحله از رسوب گیری پکیج دیواری با استفاده از آب مبدل دستگاه را شستشو می دهیم. پس از انجام تمیزکاری دقیق، مبدل را در محل تعیین شده خود نصب می کنیم.

آموزشگاه فنی برق بهترین مرکز آموزش پکیج دیواری

همانطور که اشاره شد بهترین راه برای یادگیری مهارت های لازم جهت رسوب گیری و سرویس پکیج دیواری شرکت در دوره های آموزش پکیج می باشد. زیرا در این دوره ها به صورت تخصصی به آموزش تعمیرات پکیج و نصب آن پرداخته می شود.

آموزشگاه فنی برق بهترین مرکز برای گذراندن دوره های فوق می باشد. زیرا به صورت کاملا عملی و علمی، در کارگاه های کاملا مجهز کلیه مهارت های لازم برای نصب و تعمیرات انواع برندهای پکیج دیواری را آموزش می دهد.

این آموزشگاه علاوه بر دوره های پکیج دوره های متعدد دیگری را برگزار می نماید. آموزش نصب کولر گازی و تعمیرات آن،دوره های آموزش تعمیرات لپ تاپ، آموزش تعمیرات لوازم خانگی، آموزش سیم پیچی موتور، دوره برق ساختمان برخی از دیگر دوره های این آموزشگاه است.

لازم به ذکر است آموزشگاه فنی برق دوره های فوق را زیر نظر سازمان فنی حرفه ای و توسط اساتید متخصص و حرفه ای با هدف ورود کارآموزان به بازار کار مشاغل فنی برگزار کرده است.
